測量原理 | 水位:時差法+壓阻式壓力測量；流速:ADCP單波或者雙波速 |
測量頻率 | 2 兆赫 |
適用渠道寬度 | 0.5-22米 |
保護等級 | IP 68 |
防爆批準（可選） | Ex ib IIB T5 Gb |
溫度 | -30 ° C - +70 ° C |
工作壓力 | （大值） 4 bar （組合傳感器大壓力值 1 bar） |
電纜長度 | 30米 |
測量范圍 | -8米/秒至 +8米/秒 |
掃描層數量 | 大1~256層可設置 |
零點漂移 | 穩定的零點 |
誤差限值 | <測量值的 1="" v=""> 1 米/秒）。 < 測量值的0.5 % +5 毫米/秒（ v < 1 米/秒）。 |
水位測量范圍 | 0.5米~20米 |
聲波束角 | ± 1.5 度。 |
單元長度 | 5 至 200 厘米 |
內置姿態傳感器 | 三維*.5° |
特點
①雙向測流。
②水位無零點漂移。
③低分層水位5厘米。

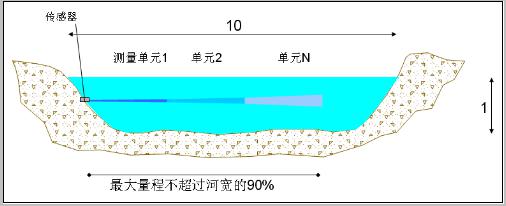

四、測量示意
工作時傳感器發射聲波，準確測量出該層面從左到右不同距離上，1-256個流速點數據。再由現場流速流量積算儀依據流速點數據、河道斷面、水力學流量計算模型算出河道瞬時流量。其特點是造價較低，配置靈活，適合0.5米~22米以下寬度的河道測量。

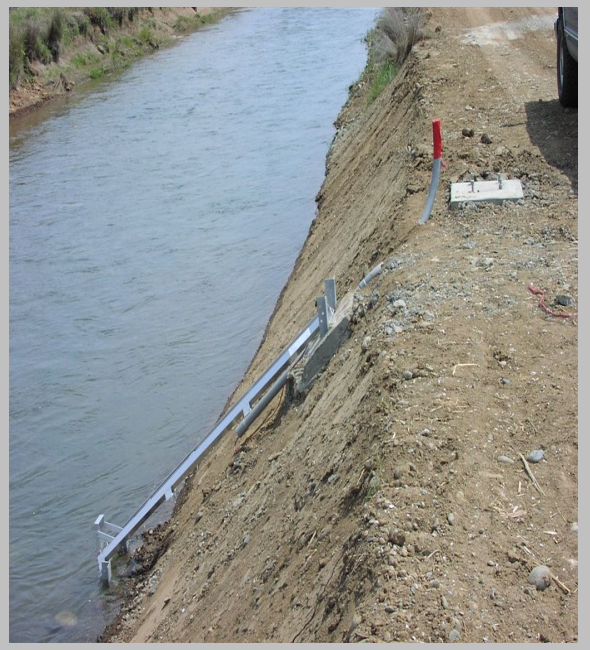

安裝示意圖
